| 加工定制：否 | 品牌：SUNTAK/昭泰 | 型号：WZT803 |
| 控制类型：温度 | 控制模式：智能温度控制调节器 | 测量对象：中央空调 |
| 温度范围：10~30（℃） ℃ | 测温误差：0.1（℃） ℃ | 开孔尺寸：60（mm） mm |
| 安装型式：标准86盒 | 输出信号：N/A（mA） mA | 工作电压：220（V） V |
| 外形尺寸：86*86*13（mm） mm | 重量：0.5（Kg） Kg |

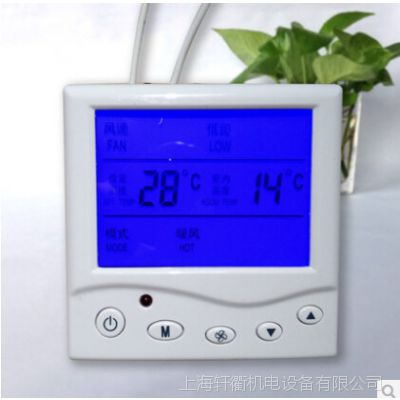

WZT03此系列数字恒温控制器适用于风机盘管、电动阀、电动风阀、电动风口及供热设备的温度控(参照具体型号）。采用大屏幕液晶显示，通过温控器内部的NTC（负温度系数）温度传感器，检测出室内温度，并实时地与用户所设定温度进行比较，自动调节冷暖气的进气量和开启或关闭管道电动阀，达到保持室内恒温的目的。
产品特点
●可以通过网络控制末端设备
●室温校正补偿功能（通过面板按键直接实现）
●采用高可靠性单片机，抗干扰性强
●具有温度校准功能
●可带时钟、遥控、蓝色背光
●外壳阻燃材料PC+ABS
●标准86盒表面安装，厚度仅为13mm
●通过安全性和高可靠性测试
●具有通信功能
技术参数
●感温元件：热敏电阻
●控温精度：±1℃
●控温范围： 10~30℃
●测温范围： 1~50℃
●电源电压：220V/AC 50HZ
●自耗功率：<1.5W
●外壳材料：PC+ABS（阻燃）
●外形尺寸：86×86×13mm（高*宽*厚）
●负载电流：＜1A
安装说明：
本控制器应由专业的安装技术人员按照安装说明准确安装
步：将电源盒按照正确接线图接好线。再准确接线无误后将电源盒嵌入86暗盒中
***步：拆开控制板：用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm
第三步：略用力向上撬起，便可打开卡钩
第四步：用包装盒中的两个螺钉固定拧紧控制板的下板
第五步：将控制板与电源盒排线相连（注意：不要用力拉排线以免将排线扯断）
第六步：先以30度角挂上上板的两个卡钩，必须挂到位
第七步：稍用力按于下侧两边处，卡住上刻，安装完毕
注意事项：
请严格按照安装接线图进行接线
请严格按照安装图进行正确安装
不要用力拉排线，否则会造成顺坏
安装过程中注意不要对液晶施加压力或者划伤液晶面
安装过程中注意不要磕碰线路板面元器件，不要摔坏或让下板后壳变形
安装过程中如果采用硬塑线，必须事先折弯合适角度
不要落入施工泥浆
简易异常处理
注意 ：对本公司产品的维修***于专业技术人员
现象 | 处理 |
通电无显示 | ① 检查L，N电源是否正常 ② 检查开关机按键是否灵活有效 ③ 先更换控制板，否则再更换电源板 ④ 液晶主板与驱动电源板之间的排线是否松动 |
液晶乱码 | 后壳安装变形，松一两个固定螺钉 |
显示正常没有输出 | ① 控制板和电源板连接的排线顺坏 ② 先替换控制板，再替换电源板 |
遥控失灵 | ① 检查遥控器电池是否有电 ② 更换遥控器 |
温度现实不正常 | 温度没有校准，通过面板直接校准温度 |
保修（售后）服务
本产品质量保修期限为18个月，自产品售出之日起计算，本公司产品均可按规定享受终生售后服务，但超过保修或非质量问题引起的售后服务，本公司将要收取一定的费用
