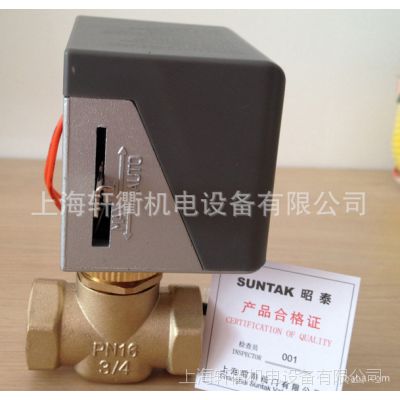

上海轩衢机电设备有限公司专业代理上海昭泰阀门有限公司电动二通阀，为中央空调专用阀门厂家，厂家直销，我公司产品曾连续五年在***排前，本公司所提供的产品，技术***，质量可靠，型号齐全，免费咨询热线：400-015-4118
技术指标
驱动器电机：磁滞同步电机
驱动器工作电压：220VAC、50Hz/60Hz
功率消耗：≤7.5VA
阀体承压：1.6MPA
允许承压：≤0.13Mpa
适用介质：冷水、热水
适用介质温度：2-95℃
适用环境温度：0-60℃
启闭时间：开约10秒,关约5秒
结构特点
阀体黄铜锻造,不锈钢阀杆及弹簧,体积小,耐腐蚀
阀芯结构优化,在不减少Kv值的情况下,允许压差大
驱动器与阀体分离,可快速拆装
驱动器有可供系统调试和维修使用的手动操作杆
安装调试
1. 安装前必须仔细阅读本说明书,切断有关电源并必须由专业人员进行安装
2. 水流方向必须同阀体上的尖头方向相同
3.阀体须位于风机接水盘上方,以***出现滴水时落入接水盘中
4. 阀体及驱动器必须安装在垂直方向±60°范围内,其上方应至少有30mm空间用于拆装,与周围管道、设备、建筑物必须保持足够的维修操作空间,同时必须安装在维修人员通过检修孔能触及到的地方
5.两只及其两只以上的电动阀不能并联,如果确需要并联要用继电器进行隔离
6.阀体安装完毕并与管路通过试压后才安装驱动器
7.若驱动器已经转到阀体上,那么在安装调试过程中不能对驱动器施力,否则会损坏驱动器
8.驱动器不能用保温材料包裹,否则影响其散热
9.驱动器必须通过不小于1.5mm²的导线进行可靠接地,其它线路应符合电工相关标准
10.安装完毕并检查正确无误后,进行无水通电调试.至少应该观察驱动器的三个完整运行周期,确定所有部件正常和正确为止
11.经过无水调试合格后,再进行通水调试.系统上下水的压差必须严格控制在0.13Mpa以内,以***电动阀对水流开关的有效性
型号及相关尺寸
名称 | 型号 | 口径参数 | A | B | C | 允许压差 |
| 电动二通阀 | VA7010-215 | 1/2" DN15 | 55 | 17 | 103 | 0.13Mpa |
| VA7010-220 | 3/4" DN20 | 63 | 17 | 103 | 0.13Mpa |
| VA7010-225 | 1" DN25 | 71 | 22.5 | 107 | 0.08Mpa |
| 电动三通阀 | VA7010-315 | 1/2" DN15 | 55 | 29 | 103 | 0.13Mpa |
| VA7010-320 | 3/4" DN20 | 63 | 29 | 103 | 0.13Mpa |
| VA7010-325 | 1" DN25 | 71 | 38 | 107 | 0.08Mpa |
安装结构示意图
相关接线及线路原理图
