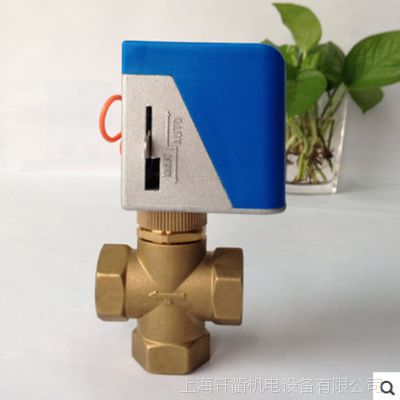

产品简介 VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关
闭或开启，使室温始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。 驱动器主要技术参数 型号 | 额定电压 | 功率 | 驱动方式 | 与SRV2000阀配合动作时间 | 净重(kg) | VA7010-220 | AC220V±10% | 7W | 单向电机驱动
阀门弹簧复位 | 全开时间：通电后约10秒
关闭时间：断电后约5秒 | 0.3 | VA7010-110 | AC110V±10% | VA7010-24 | AC24V±10% |
铜阀主要技术参数 产品型号 | 阀门形式 | 联接螺纹 | 流量系数
Kv | 关闭压差
(MPa) | 工作
介质 | 流体
温度 | 环境
温度 | 储存
温度 | 承压
(MPa) | VA7010-15 | 常闭二通阀 | G1/2 | 1.5 | 0.25 | 冷冻/
热水 | 2-94℃ | 0-60℃
相对
湿度为不
凝露 | -20-65℃
相对
湿度为不
凝露 | 1.6 | VA7010-15 | 混合三通阀 | G1/2 | 1.5 | 0.25 | VA7010-20 | 常闭二通阀 | G3/4 | 2.5 | 0.1 | VA7010-20 | 混合三通阀 | G3/4 | 2.5 | 0.1 | VA7010-25 | 常闭二通阀 | G1 | 4.8 | 0.06 | VA7010-25 | 混合三通阀 | G1 | 4.8 | 0.06 |
外形尺寸 型号 | 尺 寸(mm) | 净 重
(kg) | A | B | VA7010-15 | 55 | 113 | 0.60 | VA7010-15 | 55 | 128 | 0.60 | VA7010-20 | 66 | 124 | 0.65 | VA7010-20 | 66 | 137 | 0.65 | VA7010-25 | 90 | 129 | 0.70 | VA7010-25 | 90 | 145 | 0.70 |
材质说明
阀体材料：锻造黄铜
密封材料：丁腈橡胶(NBR)
驱动器盖：阻燃ABS工程塑料
介质温度：＜94℃
阀杆材料：不锈钢(A1S1302)
驱动器底盘：压铸铝合金
工作介质：水 操作及注意事项
马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°，如图2所示。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
|
