| 加工定制：否 | 品牌：昭泰 | 型号：DN20 |
| 阀体材料：黄铜 | 工作温度：常温 | 公称通径：DN20（mm） mm |
| 密封材料：丁腈橡胶 | 阀门性能特点：高可靠性 | 工作介质：水 |
| 公称压力：1.6MPa | 连接方式：内螺纹 | 执行器性能特点：高可靠性 |
| 规格：DN15(12V),DN15(220V),DN20(220V),DN25(220V),DN25三通阀 |

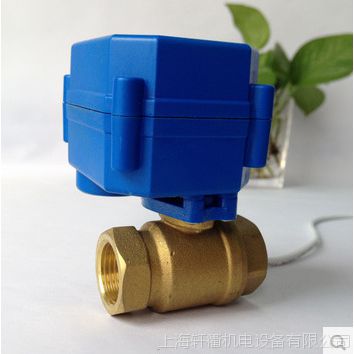

CWX-15微型电动球阀执行器采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合，替换电磁阀不能正常工作的环境。外壳采用黄铜或不锈钢材料，外观小巧精致、美观耐用；传动机构采用全金属齿轮，精密度高，力矩大。多种控制方式，既可以接受远程阀门控制信号，又可以反馈到位信号给智能检测单元
产品技术参数
（1）电源电压 DC3-6V/AC/DC9-24V 220V
（2）连接方式： 内螺纹 .一内一外螺纹，外螺纹
（3）动作时间 3-5秒、10-50秒
（4）使用环境 温度：-25~+130℃ 湿度：10—90％RH
（5）公称压力 PN1.0Mpa
（6）防护等级 IP65
（7）密封 PTFE（聚四氟乙烯）
接线控制方式
1、控制接线方式-2线
说明：SW为双联开关，SW与OPEN相连，电动执行器正动作，阀开，到位后内部自动断电，并保持在阀开的状态。SW与CLOSE相连，电动执行器负动作，阀关，到位后内部自动断电，并保持在阀关的状态。执行器的动作为回转型(正反转)。
2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。
3、控制接线方式-5线（外部断电）
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转)。
5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9～24V.其内部采用法拉电容作为备用电源,***,充电时间快,可工作于开关频率比较高的场合。
微型电动球阀接线：
CR01：红线和绿（蓝）线这两根线，分别接电源的正负极，红线接电源正极且绿（蓝）线接电源负极阀门打开，红线接电源负极且绿蓝线接电源正极阀门关闭.
CR02:红线和绿（蓝）线和黄（黑）线这三根线。黄（黑）线始终接电源负极，红线接电源正极阀门打开，绿（蓝）接电源正极阀门关闭。
CR03：红线和黄线和绿线这三根线，红线始终接电源正极，绿线始终接电源负极，黄线与电源正极断开阀门打开，黄线与电源正极接通阀门关闭。
CR04：红线和绿线这两根线，绿线始终接电源负极，红线与电源正极断开阀门恢复初始状态，红线与电源正极接通阀门打开。
CR05：红线和绿线和黑线这三根线，黑线接地，阀门开到位绿线输出信号，阀门关到位红线输出信号。
黄线和蓝线这两根线，分别接电源的正负极，黄线接电源正极且蓝线接电源负极阀门打开，黄线和蓝线不接任何线阀门停止动作，黄线接电源负极且蓝线接电源正极阀门关闭。
也就是说，阀门可以停到半开状态。
CR06：黄线和蓝线这两根线，分别接电源的正负极，黄线始终接电源正极，蓝线始终接电源负极。
红线和绿线和黑线这三根线，绿线与黑线接通阀门打开，红线与黑线接通阀门关闭。
微型电动球阀产品特点：
1. 外形美观，体积小巧，铜齿轮和PP0传动机构，性能可靠，输出扭矩大，使用寿命长。
2. 电气限位和机械限位一体化设计，定位准确，一致性高，***执行器连转。
3. 执行器和阀门可以多角度装配，方便于对于空间的分配需求。
4. 球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合。
5. 替换电磁阀或电磁阀不能正常工作的环境。
6. 防护等级可达到IP65，可在相对潮湿的环境中适用。
为了满足广大客户的需求，避免用户更改管道，按照***，我公司主要生产如下规格：
不锈钢的我们有DN15/DN20/DN25 三种规格 螺纹都是双内
铜的我们有DN8/DN10/DN15/DN20/DN30/DN25 这些螺纹都是双内 DN32螺纹是一内一外
DN15和DN20有双外 DN20有一内一外
DN8/DN10的通径是 8mm DN15/DN20的通径是 15mm DN25/DN32的通径是20mmDN20和DN25有全通径
不锈钢只有DN15/DN20/DN25 DN15
